讯为终结者Linux开发板 i.MX6ULL cortex-A7 ARMv7

板载ram 和 rom

内置

资源	大小	范围	说明
sram	128 KB	0x00900000 ~ 0x0091FFFF	OCRAM 类型RAM
srom	92 KB	0x00000000 ~ 0x00016FFF	Boot ROM (Protected area) 用户不可编程
srom	4 KB	0x00017000 ~ 0x00017FFF	Boot ROM (ROMCP)用户不可编程

外扩

资源	大小	范围	说明
DDR3	512 MB	0x80000000 ~ 0xFFFFFFFF	升级版的DRAM
EMMC	8 GB	通过sdio接口访问，没有编址	KLM8G1GET带闪存管理器的NAND Flash

最终内存布局

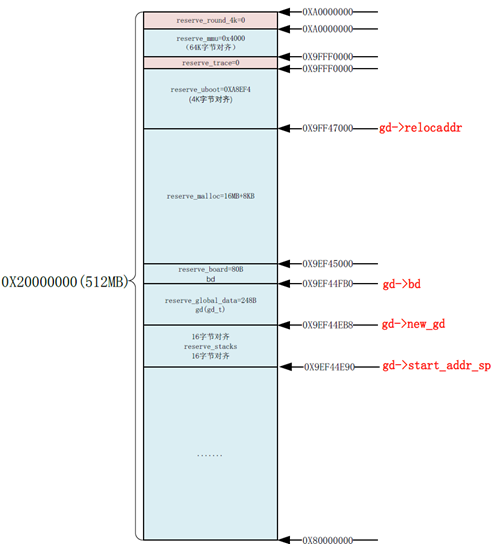

在 uboot 运行后，DDR3上内存的最终布局如下下图所示(代码大小影响地址)，内存情况被存储在 struct globd_data 中，后期传递给kernel 使用。

zImage 地址： 0x80800000
imx6ul_xxx.dtb 地址： 0x83000000
rootfs 地址： 0x83800000

uboot 烧录到 EMMC 上后，是最早被 OCRAM 中固化程序读取到 RAM 中的，此时 uboot 的链接地址和运行地址都在 #define CONFIG_SYS_TEXT_BASE 0x87800000，所以在被 OCRAM 读取到 RAM 中后可以直接运行，之后为了给 kernel 腾出空间会把自己重新重定位(包括动态符号表)到 EMMC 尾部地址上。

EMMC分区情况

/dev/mmcblk1p0	/dev/mmcblk1p1	/dev/mmcblk1p2
分区表(前两个扇区) + uboot(第三个扇区)	kernel 内核和 dtb设备树	rootfs根文件系统

EMMC三个分区：

0分区(/dev/mmcblk1boot0)：0分区前两个块 (扇区 )保存着分区表，从第三块开始存放uboot；
1分区(/dev/mmcblk1p1)：存放 Linux 内核 kernel 和 dtb 设备树；
2分区(/dev/mmcblk1p2)：存放 rootfs 根文件系统；
